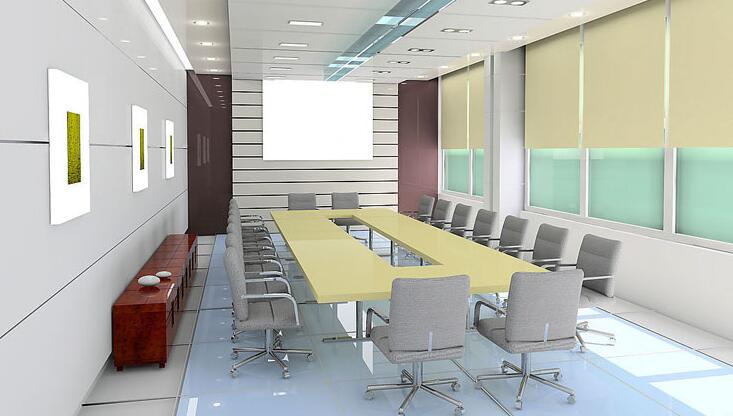

1、电视会议室的布置图

    会议电视室除了规定要求的布局必须严格执行外，可适当灵活布置。

    整个会议室的显示设备分为两个部分，一个是主席台后的投影（或背投电视），它负责为与会代表提供本会场和另一会场的图像显示，一个是主席台前的4台电视，它们分为两组，负责为主席台**显示本会场图像和另一会场图像。

    图像采集设备也分为两组，主摄像机安装在会场中央，实时采集主席台图像，另一组全景摄像机安装在会议室右前部，对会场全景进行拍摄。两组摄像机均应为受控摄像机，可由会议电视设备进行控制。

    扬声器在会议室的前后各安装一对，为了获得更好的声音效果，要求距墙壁和电视机至少一米。

   2．会议室的布局

    影响画面质量的另一因素，是会场四周的景物和颜色，以及桌椅的色调。一般忌用“白色”、“黑色”之类的色调，这两种颜色对人物摄像将产生“反光”及“夺光”的不良效应。所以无论墙壁四周、桌椅均采用浅色色调较适宜，如墙壁四周米黄色、浅绿、桌椅浅咖啡色等，南方宜用冷色，北方宜用暖色，使所提供的视频电平近似0.35V。摄像背景(被摄人物背后的墙)不适挂有山水等景物，否则将增加摄像对象的信息量，不利于图像质量的提高。可以考虑在室内摆放花卉盆景等清雅物品，增加会议室整体高雅，活泼，融洽气氛，对促进会议效果很有帮助。

    从观看效果来看，监视器的布局常放置在相对于与会者中心的位置，距地高度大约一米左右，人与监视器的距离大约为4－6倍屏幕高度。各与会者到监视器的水平视角应不大于60度。所采用的监视器屏幕的大小，应根据会议电视的数据速率，参加会议的人数，会议室的大小等几方面的因素而定。对小型会议室，只需采用29寸至34寸的监视器即可，或者大会议室中的某一局部区采用；大型会议室应以投影电视机为主，都采用背投式，可在酌情选择电视机的大小，*好将电视机置于会议室*前面正对人的地方。

   3．会议室照度

灯光照度是会议室的基本必要条件。摄像机均有自动彩色均衡电路，能够提供真正自然的色彩，从窗户射入的光(色温约5800K)比日光灯(3500K)或三基色灯(3200K)偏高，如室内有这两种光源(自然及人工光源)，就会产生有蓝色投射和红色阴影区域的视频图像；另一方面是召开会议的时间是随机的，上午、下午的自然光源照度与色温均不一样。因此会议室应避免采用自然光源，而采用人工光源，所有窗户都应用深色窗帘遮挡。在使用人工光源时，应选择冷光源，诸如“三基色灯”(R、G、B)效果*佳。避免使用热光源，如高照度的碘钨灯等。会议室的照度，对于摄像区，诸如人的脸部应为500LUX，为防止脸部光线不均匀(眼部鼻子和全面下阴影)三基色灯应旋转适当的位置，这在会议电视安装时调试确定。对于监视器及投影电视机，它们周围的照度不能高于80LUX，在50～80LUX之间，否则将影响观看效果。为了确保文件、图表的字迹清晰，对文件图表区域的照度应不大于700LUX，而主席区应控制在800LUX左右。

   4．会议室的音响效果

    为保证声绝缘与吸声效果，室内铺有地毯、天花板、四周墙壁内都装有隔音毯，窗户应采用双层玻璃，进出门应考虑隔音装置。

    根据声学技术要求，一定容积的会议室有一定混响时间的要求。一般来说，混响的时间过短，则声音枯燥发干；混音时间过长，声音又混淆不清。因此，不同的会议室都有其*佳的混响时间，如混响时间合适则能美化发言人的声音，掩盖噪声，增加会议的效果。具体混响时间的计算公式如下：

T=KV/{S[-2.3lg(1-a)]+4MV}

K为房间形状的参变量，一般取0.161；

V为房间容积（m常S为房间内吸声物总表面面积（m玻a为室内平均吸声系数；具体计算方法如下：

α =（∑S i α i+ ∑N j α j）/ S

式中： S —— 室内总表面积；

S i —— 室内各部分的表面积；

α i —— 与表面Si对应的吸声系数；

N j —— 人或物体的数量；

α j —— 与Ni对应的吸声系数。

M为声音在空气中的衰减系数；相对湿度70%时约为：1000Hz  0.0012

                            4000Hz  0.0062

                            6000Hz  0.0134

                            8000Hz  0.0200

10000Hz 0.0250

T为混响时间（s）；

    会议室的高度大约在4m的情况下，容积<200m3的*佳混响时间为0.3～0.5s，200～500m3时为0.5～0.6s，500～2000m3为0.6～0.8s。
